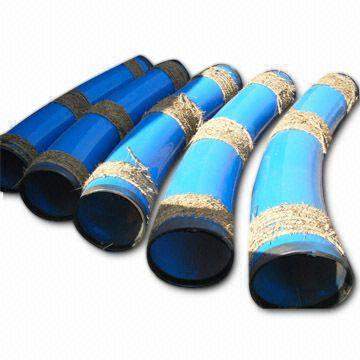

المرفق 7D الصلب الكربوني هي تركيبات الأنابيب المستخدمة في عمليات تثبيت خطوط الأنابيب لتوصيل أنببين من نفس القطر الاسمي ، مما يسمح لخط الأنابيب بتغيير الاتجاه بزاوية محددة. الزوايا الأكثر شيوعًا هي 45 درجة ، 90 درجة ، و 180 درجة (U - bend).
مواصفة
المواد: الصلب الكربوني ، الفولاذ المقاوم للصدأ A234 ، A 860 ، F304 ، F304L ، F316 و F316L.
سمك: SCH 5 إلى SCH 160.
الأنواع: 7D ينحني.
الحجم: 1/2 إلى 72 بوصة (DN15 إلى DN1،800mm).
معايير التصنيع: ANSI ، ISO ، JIS و DIN.
كوع الصلب الكربوني يمكن تصنيفها بطرق متعددة:
عن طريق الانحناء زاوية:
45 درجة المرفقين - يستخدم للتغيرات الاتجاهية الطفيفة في خطوط الأنابيب.
90 درجة المرفقين - النوع الأكثر شيوعًا ، يستخدم ل - المنعطفات.
180 درجة المرفقين - يستخدم لعكس التدفق الكامل ، يسمى أيضًا "U - ينحني"أو"عودة المرفقين."
بواسطة RADIUS:
المرفقون الطويل (LR) كوع - نصف قطر الانحناء هو 1.5 أضعاف قطر الأنبوب (1.5D). عروض انخفاض مقاومة السوائل وانخفاض الضغط ، مما يجعلهم الخيار المفضل.
مرفقة نصف قطرها القصيرة (SR) - نصف قطر الانحناء يساوي قطر الأنبوب (1D). مناسبة لـ الفضاء - التثبيتات المقيدة ولكن مع ارتفاع مقاومة السوائل.
بواسطة طريقة الاتصال:
بعقب - كوع اللحامميزةنهايات مشطوفة للحام. توفير أعلى قوة وختم ، مثالي لـ ارتفاع - ضغط أنابيب درجة الحرارة العالية - ، وهي الشكل المهيمن في التطبيقات الصناعية.
المقبس - المرفقين لحام - نهاية واحدة لها المقبس لإدخال الأنابيب واللحام اللاحق. تستخدم ل أقطار صغيرة (DN80 وما يليها)ومتوسطة/منخفضة - خطوط الضغط.
المرفقين الخيوط - مزود بـ المواضيع الداخلية/الخارجية لاتصالات المسمار. سهل التثبيت/إزالة ولكن مع انخفاض الختم والقوة ، عادة ما تستخدم لـ Low - الضغط ، غير - التطبيقات الحرجة (على سبيل المثال ، الماء ، الهواء).
المرفقين ذات الحوافيملكالشفاه في كلا الطرفين للتشكيل. يسهلالصيانة والتفكيك لكن أكثر تكلفة.
بواسطة سمك الجدار (المعايير الشائعة):
SCH 5S ، SCH 10S ، SCH 40S ، SCH 80S ، إلخ ("S" يدل على تركيبات الفولاذ المقاوم للصدأ ، لكن الفولاذ الكربوني يتبع هذا الترقيم أيضًا).
أعداد أعلىيشيرجدران أكثر سمكاوأكبر مقاومة للضغط.
