وصف المنتجات

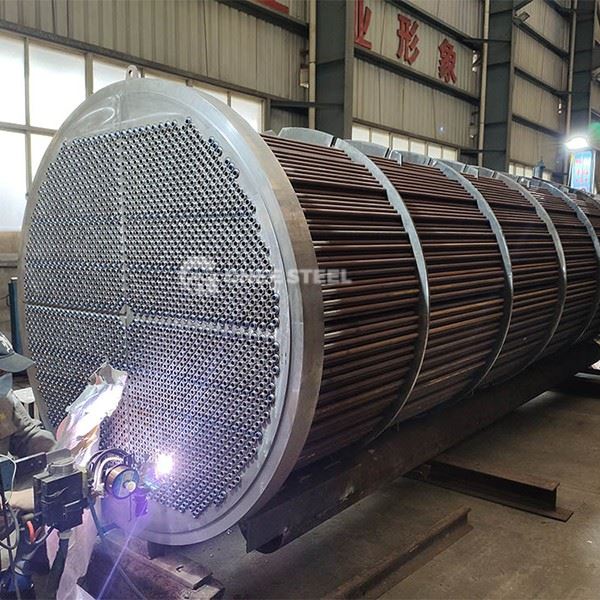

مجموعة حزمة الأنبوب هي تكوين للأنابيب مرتبة داخل قشرة أو لوحة أسطواني لتسهيل نقل الحرارة أو السائل.

يتكون التجميع عادةً من حزمة من أنابيب القطر الصغيرة - المحاطة داخل بنية قشرة أو لوحة أكبر. يتم توصيل الأنابيب في كلا الطرفين بألواح الأنبوب التي تفصل السائل الجانبي - من السائل الجانبي- ، مما يسمح بنقل الحرارة أو السائل بين الوسطين. يمكن أن يكون السائل إما سائلًا أو غازًا ، ويمكن أن يتراوح الغرض من مجموعة حزمة الأنبوب من تبادل الحرارة إلى تسخين السوائل أو التبريد.

تُستخدم مجموعات حزمة الأنبوب على نطاق واسع في مختلف التطبيقات الصناعية ، كما هو الحال في المبادلات الحرارية والغلايات والمكثفات ومعدات العمليات الأخرى حيث يلزم نقل الحرارة الفعال أو تبادل السوائل. يتم العثور عليها عادة في الصناعات مثل البتروكيماويات ، والمعالجة الكيميائية ، وتوليد الطاقة ، وتكييف الهواء (التدفئة ، والتهوية ، وتكييف الهواء) ، وغيرها الكثير.

يتضمن تصميم وتصنيع مجموعات حزمة الأنبوب اعتبارات مثل اختيار المواد ، وترتيب الأنبوب ، وملعب الأنبوب ، وقطر الأنبوب ، وقطر القشرة ، وسمك ورقة الأنبوب ، والتصميم الميكانيكي الكلي لضمان نقل الحرارة أو السوائل الفعالة ، والسلامة الهيكلية ، وموثوقية الطول-.

يمكن صنع حزم الأنبوب من مجموعة متنوعة من المواد اعتمادًا على التطبيق المقصود وظروف التشغيل. تشمل بعض المواد الشائعة المستخدمة في حزم الأنبوب:

1. نحاس: النحاس هو موصل جيد للحرارة وغالبًا ما يتم استخدامه في حزم الأنبوب لأنظمة تكييف الهواء وأنظمة التبريد.

2. الفولاذ المقاوم للصدأ: الفولاذ المقاوم للصدأ هو مادة شائعة لحزم الأنبوب المستخدمة في تطبيقات الضغط العالية - وتطبيقات الضغط العالية- ، كما هو الحال في المعالجة الكيميائية وتوليد الطاقة.

3. الصلب الكربوني: الصلب الكربوني عبارة عن مادة قوية ودائمة تستخدم غالبًا في حزم الأنبوب للمبادلات الحرارية والغلايات.

4. التيتانيوم: التيتانيوم عبارة عن مادة مقاومة خفيفة الوزن وتآكل - يتم استخدامها في حزم الأنبوب للتطبيقات التي تتطلب فيها قوة عالية ومقاومة للتآكل.

5. inconel: Inconel هي عائلة من السبائك القائمة على النيكل - - المعروفة بقوتها العالية ومقاومة التآكل والأكسدة. غالبًا ما يتم استخدام Inconel في حزم أنبوب لتطبيقات درجة الحرارة العالية- ، كما هو الحال في توربينات الغاز ومكونات الطيران.

درجات المواد من حزم الأنبوب:

الفولاذ المقاوم للصدأ:ASTM A213/ASTM A249/ASTM A269 TP304 ، TP304L ، TP316 ، TP316L ، TP321 ، إلخ.

الصلب الكربوني:ASTM A179 ، ASTM192 ، ASTM A214 ، إلخ.

الصلب سبيكة:AST ، A213 T1 ، T11 ، T12 ، T22 ، T5 ، T9 ، إلخ.

فولاذ دوبلكس:ASTM A789 UNS S31803 ، S32205 ، S32750 ، S32760 ، إلخ.

سبيكة النحاس:ASME SB111 UNS C70600 ، C71500 ، C71640 ، C68700 ، C44300 ، إلخ.

سبيكة النيكل:ASTM B163 UNS N06600 ، N06625 ، N06601 ، N08825 ، إلخ.

طلب:

تُستخدم حزم الأنبوب بشكل شائع في المبادلات الحرارية ، وهي أجهزة مصممة لنقل الحرارة بين سوائل أو أكثر. حزمة الأنبوب عبارة عن مجموعة من الأنابيب التي يتم ترتيبها في نمط معين داخل المبادل الحراري. يتدفق أحد السوائل عبر الأنابيب ، بينما يتدفق السائل الآخر حول الأنابيب ، مما يسمح بنقل الحرارة بين السوائل.
يمكن أيضًا استخدام حزم الأنبوب في أنواع أخرى من المعدات ، مثل مفاعلات الصدفة والأنبوب ، حيث يتم استخدام الأنابيب لاحتواء خليط التفاعل والسماح بنقل الحرارة إلى أو من الخليط. بالإضافة إلى ذلك ، يمكن استخدام حزم الأنبوب في الغلايات ، حيث يتم استخدامها لنقل الحرارة من غازات الاحتراق إلى الماء الذي يتم تسخينه.
في صناعة النفط والغاز ، يتم استخدام حزم الأنبوب في المبادلات الحرارية لعمليات مختلفة ، مثل تبريد سوائل العملية ، وتدفئة الزيت الخام ، وتكثيف أبخرة الهيدروكربون. يتم استخدامها أيضًا في الهواء - ، والتي يتم استخدامها لتبريد السوائل المعالجة عن طريق تمريرها عبر مجموعة من الأنابيب المعرضة للهواء المحيط.
