وصف أنبوب الزعانف

أنبوب الزعنفة هو عنصر نقل الحرارة عالي الكفاءة يعتمد على الصلب الكربوني. عن طريق إضافة هياكل الزعنفة (على سبيل المثال ، اللف أو اللحام أو تشكيل لفة) على سطح الأنبوب المعدني ، تزداد منطقة تبديد الحرارة بشكل كبير لتعزيز كفاءة نقل الحرارة. تتمثل وظيفتها الأساسية في تسريع نقل الحرارة وهي مناسبة للمعدات الصناعية وبناء HVAC وأنظمة الطاقة.

الهيكل والتكوين

أنبوب الأساس:

مصنوع من الفولاذ الكربوني (على سبيل المثال Q235 ، 20# الصلب ، إلخ) ، وله توصيل حراري جيد وقوة ميكانيكية ، ويمكنه تحمل بعض الضغط ودرجة الحرارة.
يتراوح قطر الأنبوب الشائع من DN15 إلى DN50 ، ويتكيف مع احتياجات التصميم المدمجة لسيناريوهات مختلفة.
الزعنفة:

جنبا إلى جنب مع الأنبوب الأساسي من خلال اللحام عالي التردد ، صب متعرج أو عملية مجموعة ، فهي تشكل هيكل مثل حلزوني أو شريط مستقيم أو شكل V.
تؤثر كثافة وارتفاع الزعانف بشكل مباشر على كفاءة تبديد الحرارة وعادة ما يتم تحسينها لتتناسب مع ظروف عمل محددة.

الميزات والفوائد

كفاءة تبادل الحرارة:

يوسع الهيكل الزعنفة منطقة تبديد الحرارة من 3 إلى 10 مرات ، مما يزيد بشكل كبير من معدل نقل الحرارة.
يضمن الموصلية الحرارية العالية للفولاذ الكربوني (الموصلية الحرارية حوالي 45-50 واط/متر مكعب) نقل الحرارة السريع من الأنبوب الأساسي إلى الزعانف.
المتانة والاقتصاد:

الصلب الكربوني منخفض التكلفة وسهلة العمل معه ، مما يجعلها مناسبة للإنتاج الضخم.
يمتد الجلفانية السطحية أو الطلاء أو العلاج المضاد للأكسدة عمر الخدمة في البيئات غير التآمرية (الحياة النموذجية من 5 إلى 15 عامًا).
تكنولوجيا التصنيع ومعلمات الأداء

تكنولوجيا التصنيع:

اللحام عالي التردد: باستخدام تيار عالي التردد لتسخين سطح التلامس للزعانف وأنبوب الأساس لتحقيق رابطة معدنية عالية القوة ، منخفضة الحرارية.
عملية اللف: لف دوامة الشريط المعدني على الأنبوب الأساسي ، ثابتًا بالضغط الميكانيكي ، مناسب لسيناريوهات قطر الأنابيب الصغيرة (مثل DN15).
معلمات الأداء:

ضغط العمل: أقل من أو يساوي 1.6MPa (حالة العمل التقليدية).
نطاق مقاومة درجة الحرارة: -20 درجة -350 درجة ، يجب تجنب انخفاض درجة الحرارة المنخفضة في درجة الحرارة أو أكسدة درجة الحرارة العالية.

الاختيار والتقييد

بيئة قابلة للتطبيق: موصى بها للوسائط الجافة غير المتآكلة (مثل الهواء والماء والزيت) ، والسيناريوهات التي تحتوي على الغاز المبللة أو التآكل تحتاج إلى تعزيز حماية السطح.
البدائل: في بيئات رطوبة للغاية أو عالية التآكل ، يمكن استخدام أنابيب زعنفة من الفولاذ المقاوم للصدأ لتحسين مقاومة التآكل ، ولكن بتكلفة أعلى بكثير.

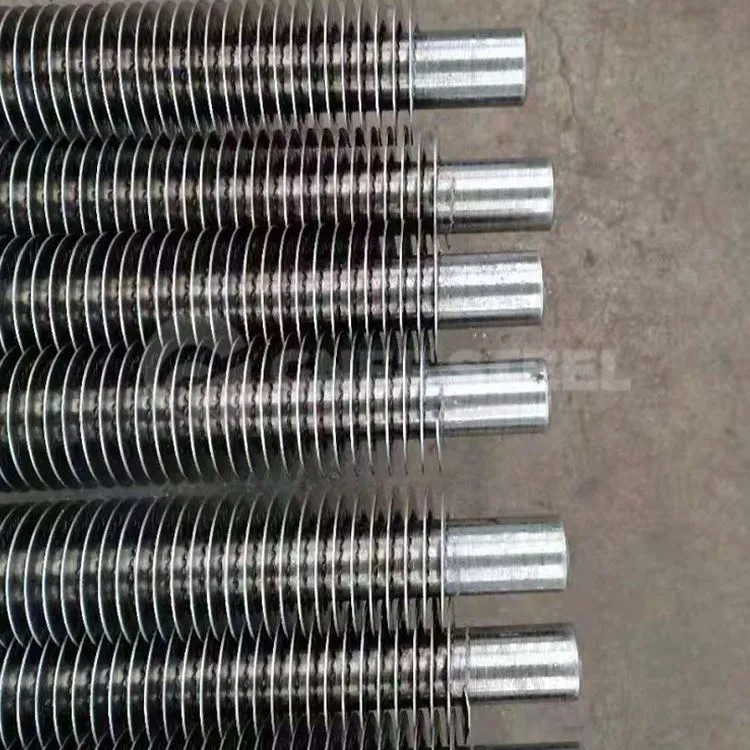

carbon steel fin tube

مواصفات أنبوب الزعنفة

اسم المنتج:	أنبوب زعانف ذي جودة عالية الجودة
معيار:	ASTM ، JIS ، BE ، en
مكان المنشأ:	خنان ، الصين
ماركة:	جنحة
يكتب:	أنبوب الزعنفة
سماكة:	0.5mm
تسامح:	±1%
شكل القسم:	دائري
قطر خارج:	9.52mm
سبيكة أم لا:	سبيكة
الانتهاء من السطح:	مخصصة
نطاق السماكة:	0.3mm-2mm

fin tube for heat exchanger
